Die Kerne igen von Off-Axis-Spiegeln sind Brennpunkt trennung, achromat ische Fokussierung und hohe Präzision. Das Off-Axis-Design stellt sich sich, dass sich der Brennpunkt nicht mehr auf der optischen Achse befindet, wodurch potten ielle Hinder nisse vermieden werden, die bei herkömm lichen Parabolsp alten auf treten könen, wodurch die Kompakt eit und Flexibilisierung des Systems verbe ssert wird. Zusatze können Off-Achse-Spiegel kollimierte Strahlen oder kollimierte divergierende Quellen ohne chromat ische Aberration fokussieren und führen keine sphä rische Aberration, chromatis che Aberration, Phasen verzierung oder Absorptions verlust ein.
Spezifische Anwendungen von Off-Axis-Spiegeln umfassen Strahl kollimation, Fokussierung und Ablenkung. Off-Achsen-Parabol spiegel sind für einen Wellen längen geeignet, wie 250 nm-450 nm, 450 nm-20,0 μm und 800 nm-20,0 μm. Wodurch sie besonders für Femto sekunden puls laser geeignet sind. Aufgrund führer hohen Präzision und achromat ischen Eigenarten werden Off-Axis-Spiegel häufig in optischen Instrumenten und Laser technologie einsätze.
Das Design und die Haltung von Off-Axis-Spiegeln umfassen mehrere kritische Faktoren, Darunter den Off-Axis-Abstand, den Off-Axis-Winkel und die Ober flächen rauheit. Unter Verwende der Prinz ipen der Auto kollimation und der computer gestützten Ausnutzung können Position und Winkel von Spiegeln außerhalb der Acht genau essen werden, um eine hochpräzise Fertig ung zu gewähren. Die Oberflächen rauheit von außer axis tischen Spiegeln wirkt sich auf ihrer Leistung aus. Typische Oberflächen rauheit parameter wie <50Å oder <100Å RMS können unerkrantes Streu licht reduzier und die optische Leistung versern.
Material | Aluminium legierung 6061-T6 |
Abmessungen toleranz | ± 0,1mm |
Dicken toleranz | 0,0mm / -0,1mm |
Ober flächen qualität | 20/10 |
Ober flächen genau keit | RMS<λ/10 @ 632,8 nm |
Ober flächen rauheit | <150 Ra-2Ra |

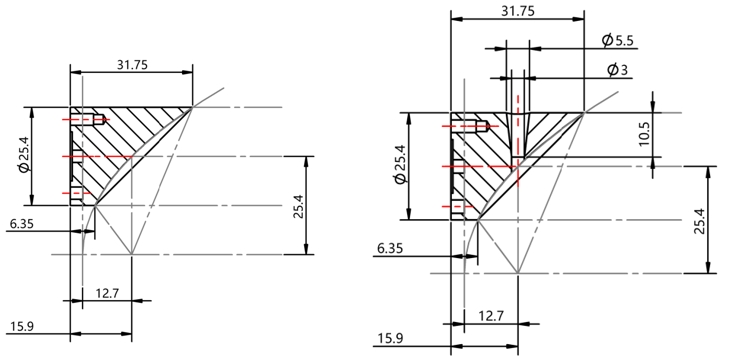

Typ Nr. | Durch messer (mm) | Reflektierende Brenn weite (mm) | Konisches Loch Parallel zum Fokus sier strahl | Beschichtung |
OAP-08071 | 8 | 7 | KEINE | Schützen des Al / Ag / Au |
OAP-05051 | 12.7 | 12.7 | KEINE | Schützen des Al / Ag / Au |
OAP-05151 | 12.7 | 15 | KEINE | Schützen des Al / Ag / Au |
OAP-05241 | 12.7 | 24 | KEINE | Schützen des Al / Ag / Au |
OAP-05331 | 12.7 | 33 | KEINE | Schützen des Al / Ag / Au |
OAP-0521 | 12.7 | 50,8 | KEINE | Schützen des Al / Ag / Au |
OAP-10501 | 25.4 | 12.7 | KEINE | Schützen des Al / Ag / Au |
OAP-10502 | 25.4 | 12.7 | 3mm oder maßge schneide rte | Schützen des Al / Ag / Au |
OAP-1101 | 25.4 | 25.4 | KEINE | Schützen des Al / Ag / Au |
OAP-1102 | 25.4 | 25.4 | 3mm oder maßge schneide rte | Schützen des Al / Ag / Au |
OAP-110501 | 25.4 | 38.1 | KEINE | Schützen des Al / Ag / Au |
OAP-110502 | 25.4 | 38.1 | Schützen des Al / Ag / Au | |
OAP-1201 | 25.4 | 50,8 | KEINE | Schützen des Al / Ag / Au |
OAP-1202 | 25.4 | 50,8 | 3mm oder maßge schneide rte | Schützen des Al / Ag / Au |
OAP-1301 | 25.4 | 76.2 | KEINE | Schützen des Al / Ag / Au |
OAP-1302 | 25.4 | 76.2 | 3mm oder maßge schneide rte | Schützen des Al / Ag / Au |
OAP-1401 | 25.4 | 101.6 | KEINE | Schützen des Al / Ag / Au |
OAP-1402 | 25.4 | 101.6 | 3mm oder maßge schneide rte | Schützen des Al / Ag / Au |
OAP-1601 | 25.4 | 152.4 | KEINE | Schützen des Al / Ag / Au |
OAP-1602 | 25.4 | 152.4 | 3mm oder maßge schneide rte | Schützen des Al / Ag / Au |
OAP-1801 | 25.4 | 203.2 | KEINE | Schützen des Al / Ag / Au |
OAP-1802 | 25.4 | 203.2 | 3mm oder maßge schneide rte | Schützen des Al / Ag / Au |
OAP-2101 | 50,8 | 25.4 | KEINE | Schützen des Al / Ag / Au |
OAP-2102 | 50,8 | 25.4 | 3mm oder maßge schneide rte | Schützen des Al / Ag / Au |
OAP-210501 | 50,8 | 38.1 | KEINE | Schützen des Al / Ag / Au |
OAP-210502 | 50,8 | 38.1 | 3mm oder maßge schneide rte | Schützen des Al / Ag / Au |
OAP-2201 | 50,8 | 50,8 | KEINE | Schützen des Al / Ag / Au |
OAP-2202 | 50,8 | 50,8 | 3mm oder maßge schneide rte | Schützen des Al / Ag / Au |
| OAP-2301 | 50,8 | 76.2 | KEINE | Schützen des Al / Ag / Au |
OAP-2302 | 50,8 | 76.2 | 3mm oder maßge schneide rte | Schützen des Al / Ag / Au |
OAP-2401 | 50,8 | 101.6 | KEINE | Schützen des Al / Ag / Au |
OAP-2402 | 50,8 | 101.6 | 3mm oder maßge schneide rte | Schützen des Al / Ag / Au |
OAP-2601 | 50,8 | 152.4 | KEINE | Schützen des Al / Ag / Au |
OAP-2602 | 50,8 | 152.4 | 3mm oder maßge schneide rte | Schützen des Al / Ag / Au |
OAP-2801 | 50,8 | 203.2 | KEINE | Schützen des Al / Ag / Au |
OAP-2802 | 50,8 | 203.2 | 3mm oder maßge schneide rte | Schützen des Al / Ag / Au |
OAP-21001 | 50,8 | 254 | KEINE | Schützen des Al / Ag / Au |
OAP-21002 | 50,8 | 254 | 3mm oder maßge schneide rte | Schützen des Al / Ag / Au |
