Eine plano-konkave Zylinder linse hat eine Krümm ung in vertikaler Richtung, die als konkave Linse fungiert und keine Krümm ung in horizontaler Haltung auf weist. Es wird ver wendet, um einen Strahl in einer einigen Richt zu vergrößern, z. B. um einen Laserstrahl in einer Linie oder ein Lichtblatt umzuwandeln oder die Höhe eines Bildes zu anderen, ohne seine Breite zu anderen. In der Kombination mit einem plano konvexen Zylinder link kann sie unter anderem verwendet werden, um den elliptischen Strahl eines Halbbleiter-Lasers zu einem kreis förmigen zu formen.
Die plano-konkave Zylinder linse bildet ein divergieren des linien förmiges virtuelles Bild und wird haupt sächlich verwendet, um die Größe eines Strahls in einer Richtung zu steuern. Diese Linse steht aus einem flachen Ober flächen und einem konkaven zylindrischen Ober flächen mit einem Negativen Brenn weite. Licht, das durch die axialen Meridian geht, erfährt eine Konvergenz, aber Licht, das durch die Brech enden Meridian geht, erfährt eine Änderung der Konvergenz.
Spezifikationen | Komme rzielle Spezial isierung. | Hohe präzision spec. |
Material | UV-Glas (Quarz, Quarzglas) | |
VIS-Glas (Schott, CDGM, HOYA usw.) | ||
Dimension | 5mm ~ 350mm | |
Abmessungen toleranz | ± 0,1mm | ± 0,05mm |
Brenn weite Toleranz | ± 2% | ± 1% |
Ober flächen qualität | 60/40 | 40/20 |
Zentrierung | <3 Bogen min | <1arc min |
Ober flächen figur | 3λ | 2λ |
Ober flächen unregelung | 1/4λ | 1/10λ |
Klare Blende | > 85% von dim | > 90% von dim |
Bevel | <0,2mm x 45deg | <0,1mm x 45deg |
Beschichtung | Bis zur Anfrau der Kunden | |

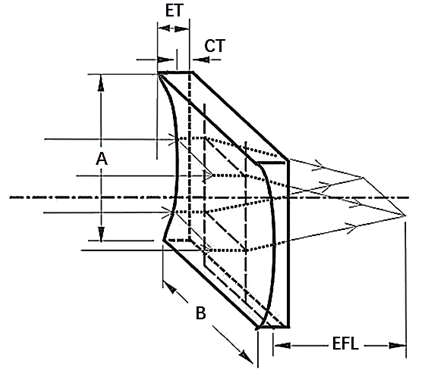

Typ Nr. | Durch messer | Brenn breite | Kantens cheich | Mittel dicke | Brenn weite zurück | Radius der Krümmung |
A * B( mm) | F (mm) | Te( mm) | Tc( mm) | Fb (mm) | R (mm) | |
PCCC-10R10-15 | 10 × 10 | -15 | 2.2 | 5.0 | -16,4 | 7.79 |
PCCC-15R15-20 | 15 × 15 | -20 | 4.0 | 1.8 | -21.2 | 10.38 |
PCCC-15R25-40 | 15 × 25 | -40 | 4.0 | 2.6 | -41,7 | 20.76 |
PCCC-20R20-25 | 20 × 20 | -25 | 7.0 | 2.3 | -26.5 | 12.98 |
PCCC-20R30-100 | 20 × 30 | -100 | 4.0 | 3.0 | -102.0 | 51.90 |
PCCC-20R40-25 | 20 × 40 | -25 | 7.0 | 2.3 | -26.5 | 77.85 |
PCCC-30R30-50 | 30 × 30 | -50 | 7.0 | 2.2 | -51,5 | 25.95 |
PCCC-30R40-60 | 30 × 40 -60 | 6.0 | 2.1 | -61.4 | 51.90 | |
PCCC-30R50-200 | 30 × 50 | -200 | 5.0 | 3.9 | -202.6 | 103.80 |
Die Anwendungen von plano-konkaven zylindrischen Linsen
Strahl Gestaltung:
Plano-konkave Zylinder linsen werden häufig verwendet, um kollimierte Lasers trahlen in Linien strahlen umzuwandeln. Durch Aus richten der gekrümmten Oberläche der Linse in Richtung der Lichtquelle kann die sphe rische Aberration minimiert werden, wourch eine Strahl bildung bildung wird.
Bild Gestaltung:
Ein Paar plano-konkaver zylindrischer Linsen kann zur Bildbildung verwendet werden, insbe sondere wenn es notwendig ist, eine Punkt quelle in einem Dimensions richter Richtung zu formen.
Laser-Scanning-Systeme:
In Lasern Konserven anlagen werden Plank onkave zylindrische Linsen verwendet, um die Strahl bilden eine Scan anforder ungen anzupassen. Sie können auch mit anderen optischen Elemente kombiniert werden, um komplexe Strahl formungen zu erreichen.
Spektral analyze:
Während der Spektralanalyse werden plank onkave Zylinder linsen verwendet, um den Divergenz-oder Konvergenz winkel des Strahls an unterschied lichem Mess bedfürf nissen.
Strahl-Expander-Anwendungen:
In der Zusammenarbeit mit plank onvexen Zylinder linsen können plano-konkave Zylinder linsen in Strahl expander systemen angewendet werden, um die Breite und Länge des Strahls weiter zu seinen weitern.
